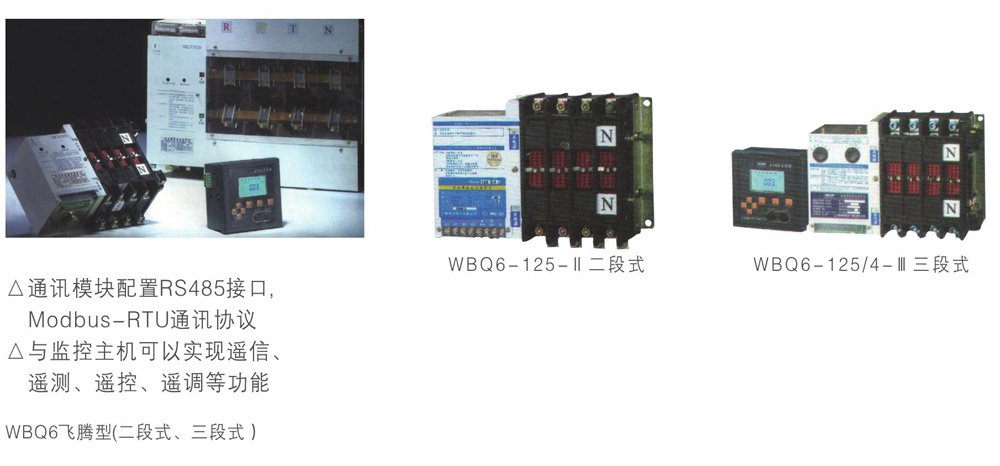

双电源自动转换开关(二段式、三段式)

产品概述

控制装置:LCD液晶控制器

产品结构:体积小、电流大、结构简单、ATS一体化

特 点:切换速度快、故障率低、维修方便、性能可靠( 具有自动切换时间可调,1s~99s)

接线方式:板前接线(63、125、250、630)、板后接线(800、1250、2000、2500、3150)

转换方式:电网对电网、电网对发电机、自投自复、自投不自复、互为备用

产品壳架:63、125、250、630、800、1250、2000、2500、3150、4000

产品电流:20、32、40、63、80、100、125、160、200、225、250、315、350、400、500、630、800、1000、1250、1600、2000、2500、3450、4000A

产品分类:二段式不带双断开位置,三段式带中间双断开位置

产品极数:2、3、4

产品标准:GB/T14048.11-2008

A T S E:PC级

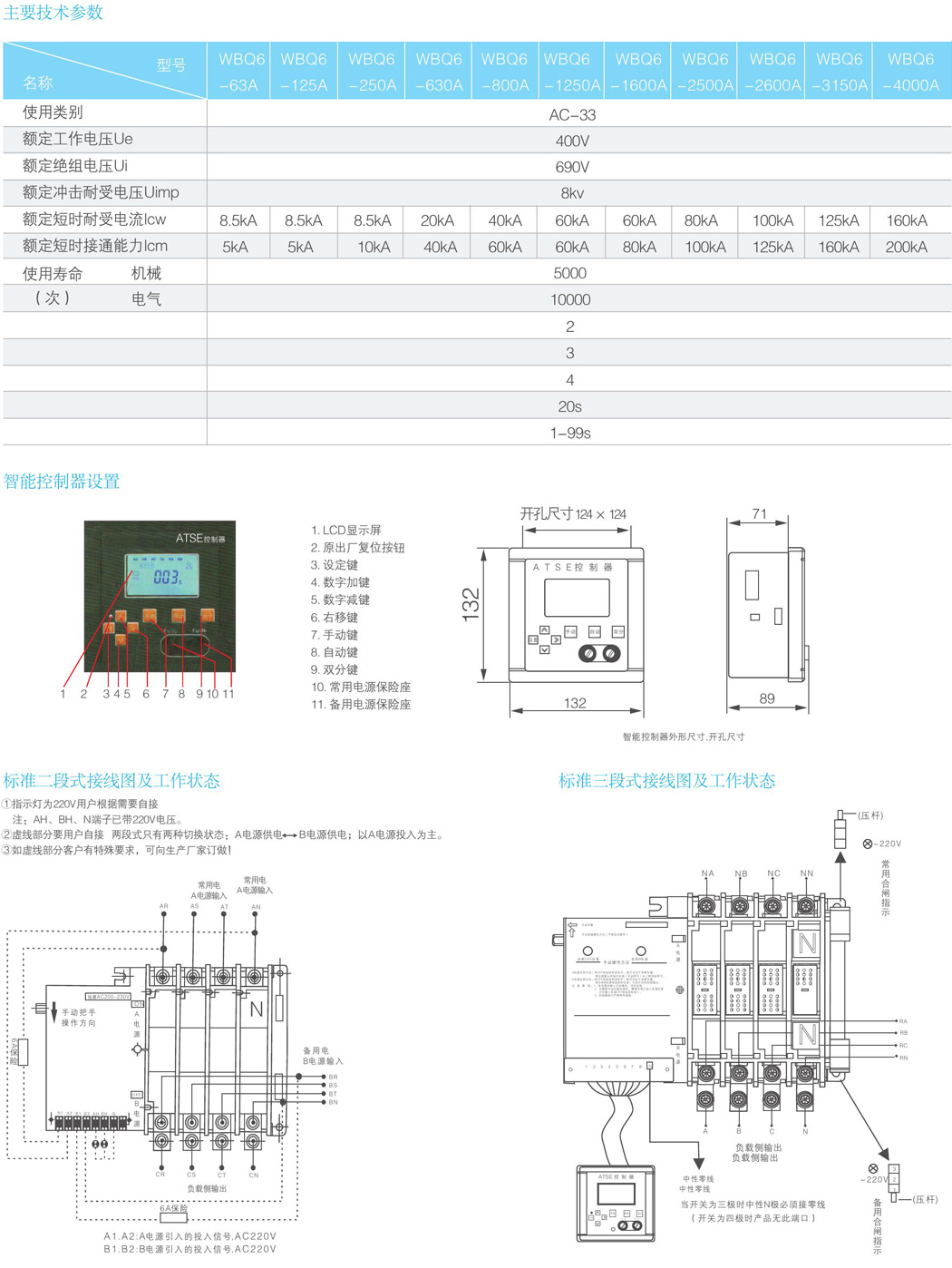

技术要求

◆在自动档,当常用电源,欠压、过压、失压时转换到备用电源;当备用电源出现同样故障时,转换到双分位置,显示屏显示自动时报警;

◆液晶屏屏幕保护30s,在按钮第一次时显示屏幕,第二次时可进入设置,进入设置需要密码输入;

◆当人工设置出现乱码(死机)时,有复位键复位到默设值;

◆当控制器设置在自动、手动位置,按控制器面板双分键时显示屏显示双分,但不报警;

◆控制器所设定延时切换的时间,当电源出现故障在所设定的值内恢复正常,双电源不进行切换,反之 进行切换。


结构特点与功能

◆WBQ6型A·T·S作为主务双电源自动切换开关采用电磁驱动,电气机械同时联锁机构,主回路触头为静、动结构,坳触头采用V型设计。为避免屯磁线圈长期带电,采用电坳合闸,机械保持,控制电源均引自主备电流交流220V(无须另加控制电流)。由于结构特点优越,故主备电源不会同时接通,保证常用、备用电源工作可靠,互不干涉。开关有电气或机械合闸指示,同时可以为客户提供常开常闭无源畏助触供客户其它之用。智能控制器同时提供带有过压、断相控制、欠压、延时控制、发电机控制、消防复位、反馈信号等多项功能,且抗干扰能力强;具有自投自复、自投不自复、互为备用三种工作模式;具有常用电源合、备用电源分;常用电源分、备用电源合;常用电源分、备用电源分三种稳定工作状态;安装方便,控制回路采用接插式端子连接;可用专用手柄在手动状态下进行手动转换。
