WB9K防火门门磁开关

介绍

防火门门磁开关是给给防火门提供防火门开闭状态的信号传感器,本产品使用铝制外壳。


特点

1、安装方式简便

2、工作电压DC 24V,安全可靠

3、极化合金外壳,耐火双绞线电缆,美观大方

4、与防火门监控模块配合使用,监控防火门的状态

5、安装方式:安装于门上框与门扇结合处

6、电缆型号:NH-RVS-2x1.0mm²


系统施工

监控分机与监控模块之间通讯线采用ZR-RVSp-2×1.0mm SC20,CC。

●监控模块到联动闭门器、电磁释放器、门磁开关、手动闭门按钮的连接线采用 NH-RVS-2×1.0 SC15,WC,长度不超过5m, 导线应用不同颜色加以区分,并且标明编号。

●穿管保护要求

系统的电源线、信号线可以共管铺设,请根据实际工程情况合理布线。但本系统电源线及信号线不能与工程现场其他任何强电线路共管铺设。

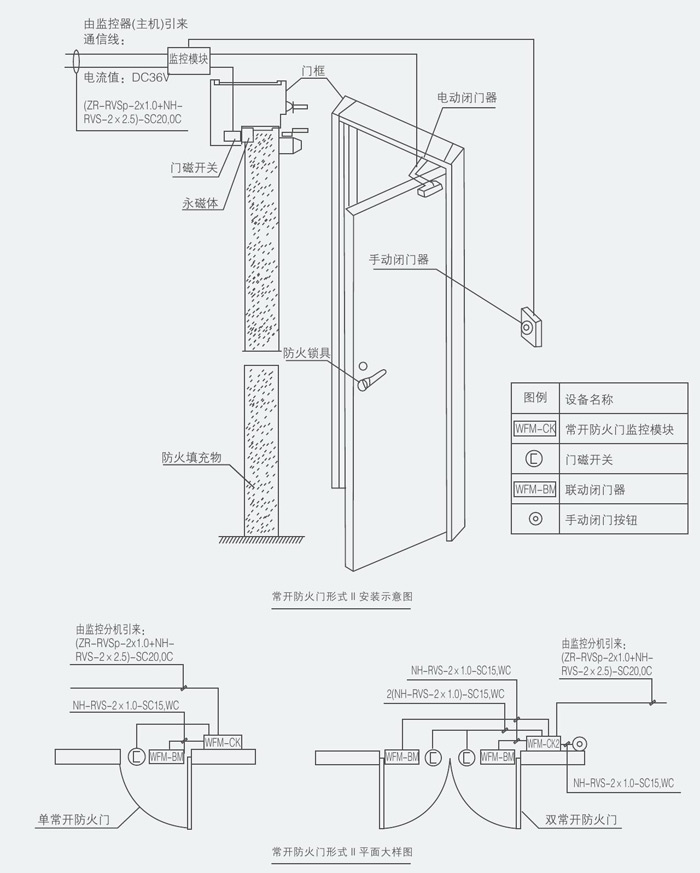

防火门安装图例

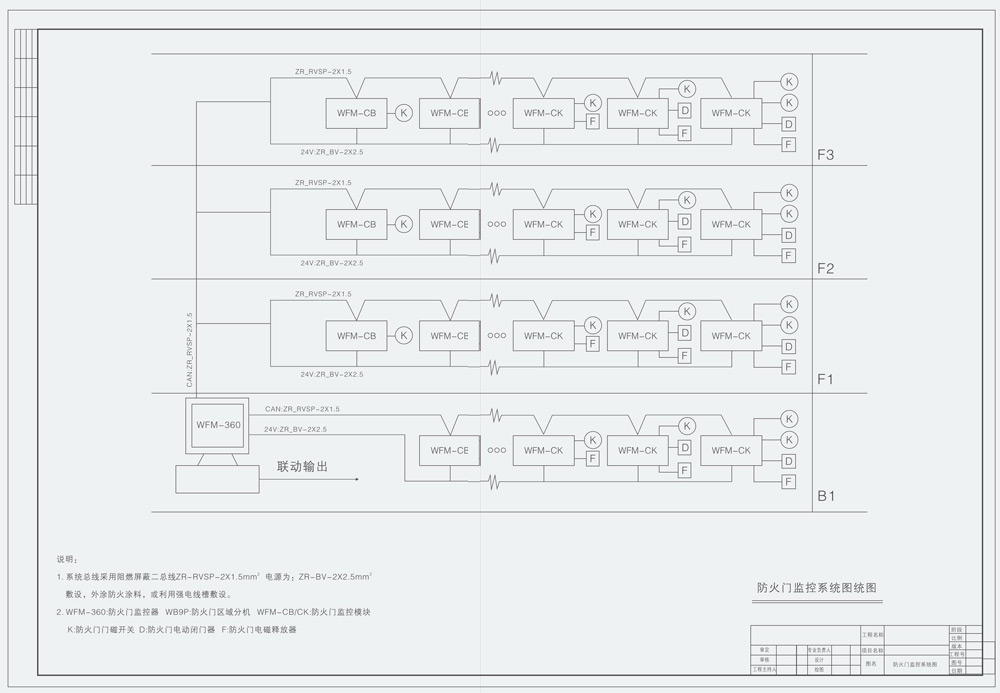

系统图设计图例


平面图设计图例
