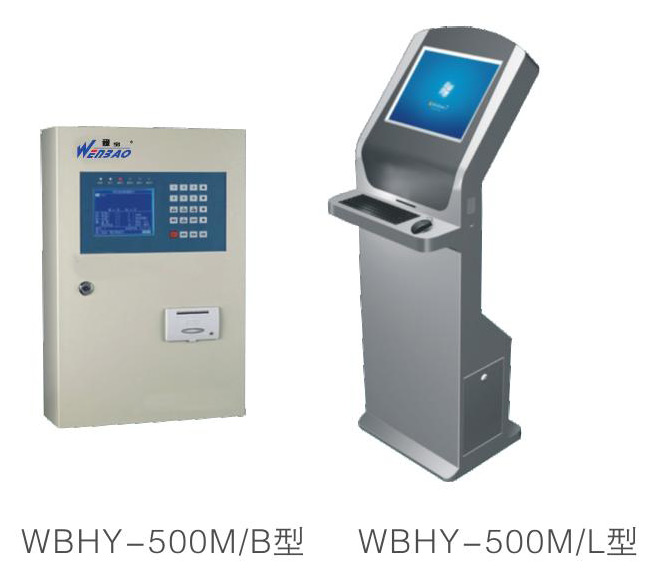

WBHY-500M电气火灾监控系统

产品概述

电气火灾监控系统是我公司综合采用国际先进技术设计、研发的新型电气火灾监控报警系统,系统主要由电气火灾监控图形软件、WBHY500M

电气火灾监控设备、WBHY500系列剩余电流式电气火灾监控探测器、剩余电流互感器及测温传感器等产品构成。

系统通过对配电回路和用电的漏电、过电流、温升等火灾危险参数实施监控和管理,从而达到预防电气火灾的发生。

电气火灾监控系统是采用嵌入式计算技术、剩余电流检测技术、温度检测技术,通过现场总线能讯方式组成的电气火灾监控系统。具有结构简

单、安装方便、可靠性强、适应性广的优点,所有技术指标全部满足并优于GB14287-2005国家标准的要求。本系统产品广泛应用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电的安全防火保护。


应用设计

1、电气火灾监控设备(监控中心设备)

满足国家标准GB142871-2014(电气火灾监控系统)第一部分:(电气火灾监控设备)型号:WBHY500M容量:512单元,通过CAN总线监控和管理每台WBHY500系列探测器。

2、电气火灾监控探测器(现场监控探测器)

满足国家标准GB142872-2014电气火灾监控系统第2部分:(剩余电流式电气火灾监控探测器)或(第三部分测温式电气火灾监控探测器)

型号:监控探测器WBHY500为独立式探测器,可单独使用也可通过CAN总线/RS485总线接受监控中心主机(WBHY500M)的控制与管理。

安装:A、配电箱(柜)内部安装;B、配电箱(柜)外部安装;C、配电箱(柜)厂家成套形式等。

3、互感器(传感器)WBHYS、WBHYG、WBHY-T专为WBHY500分体式探测器配套使用。

选型:1、剩余电流传感器(根据负载电缆总截面积选择合适内径的剩余电流传感)

2、过电流传感器(根据负载回路电流和导线截面积选择合适的过电流传感器)

3、温度传感器(监测包括线缆在内的配点装置中关键部位的温度)

4、通信传输线路

传输介质:通讯距离小于500m可采双绞线,推荐使用屏蔽双绞线或光纤等,按消防管理要求敷设。

辅助材料:总线短路隔离器(宜设置),中继器、分之器;具体可施工现场配置。

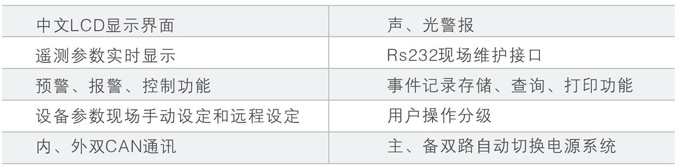

功能特点

基于ARM7TDMI-的高性能32RISC微控制器和嵌入式软件,通过CAN现场总线监控

管理每台控探测器。

(本监控设备安装于值班室或消防控制室)

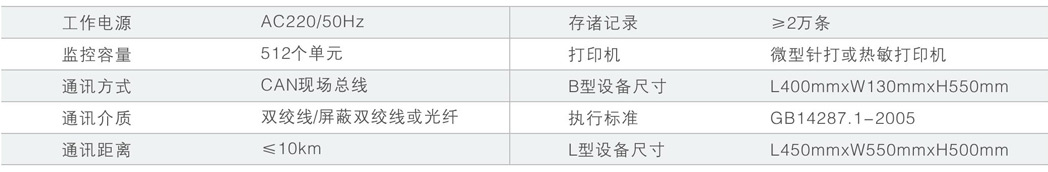

主要技术参数
