WBKB0系列控制与保护开关

1、概述

CPS即“控制与保护开关电器”是低压电器中的新型产品，是我国九十年代最新研发的填补国内空白的第一代大类产品，其产品类别代号为“CPS”是英文“Control and protective Switching Device ”的缩写，其符合的标准为IEC60947-6-2(1997)《低压开关设备和控制设备第6部分：多功能电器第2节：控制与保护开关电器》 ( 1992年8月第一版 )和 GB14048.9-1998《低压开关设备和控制多功能电器(设备)第2部分：控制与保护开关电器(设备)》(等同采用IEC60947-6-2)。

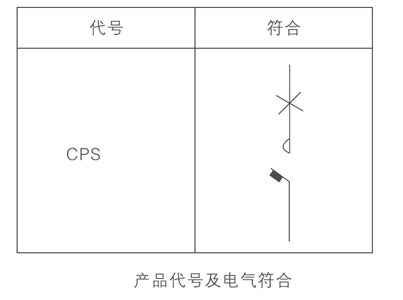

IEC标准和国家标准规定的代号及电气符合如图所示。

WBKB0系列控制与保护开关电器的主要特征是在单一结构形式的产品上实现集成化的、内部协调配合的控制与保护功能。能够替代断路器( 熔断器 )、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等多种传统的分离元器件。CPS具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能，具有协调配合的时间-电流保护特性，具有控制与保护自配合、短路后连续运行，具有分断能力高，飞弧距离小、寿命长，具有保护整定电流均可调的特性，操作方便、配套附件模块多样齐全等优点，可以实现对电动机负载、配电负载的控制和保护。

WBKB0系列控制与保护开关电器的出现从根本上解决传统的采用分立元器件(通常是断路器或熔断器 接触器 过载继电器)由于选择不合理而引起的控制和保护配合不合理的种种问题， 特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和连续运行性能。

WBKB0系列控制与保护开关电器以最新的微电子技术为基础，在同行产品的基础上，开发出具有本公司特色的WBKB0系列数字化控制与保护开关电器产品，克服了同行产品的缺点，汇集了低压电器分立元件的优点，功能齐全，性能可靠，为低压配电和控制系统的简化及优化提供了一种基础元件。

2、型号及含义

基本型的完整构成及型号应包括：主体型号 主体脱扣器额定电流及分断能力等级、智能脱扣器、产品功能、控制电源。

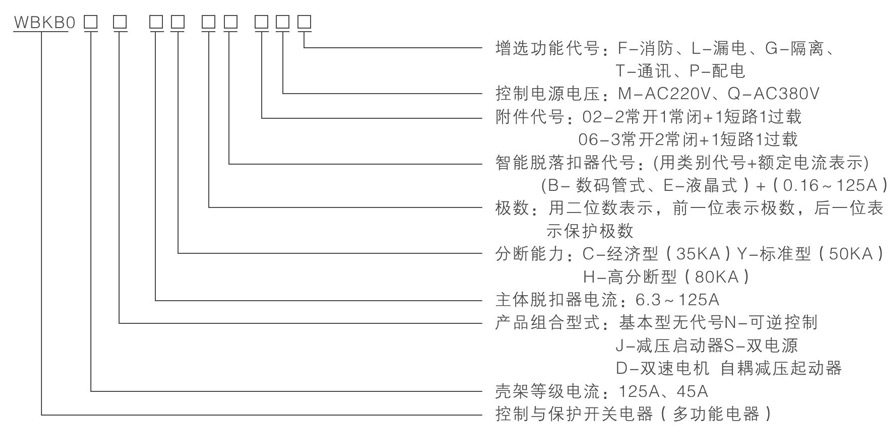

产品型号各部分的含义如下：

机械寿命

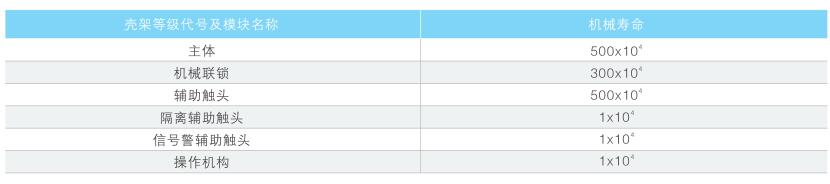

主体及其模块的机械寿命

电寿命

电流从接通电流值降到分断电流值的通电时间为0.05～0.1s,且AC-43的通电时间应按规定的负载数和一周期内的等效发热电流不大于约定发热电流的原则选取.

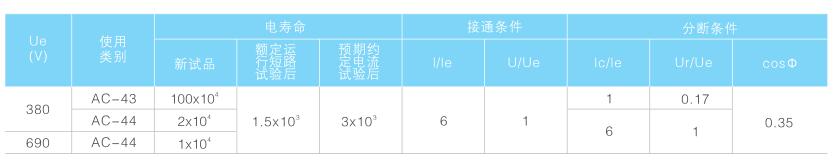

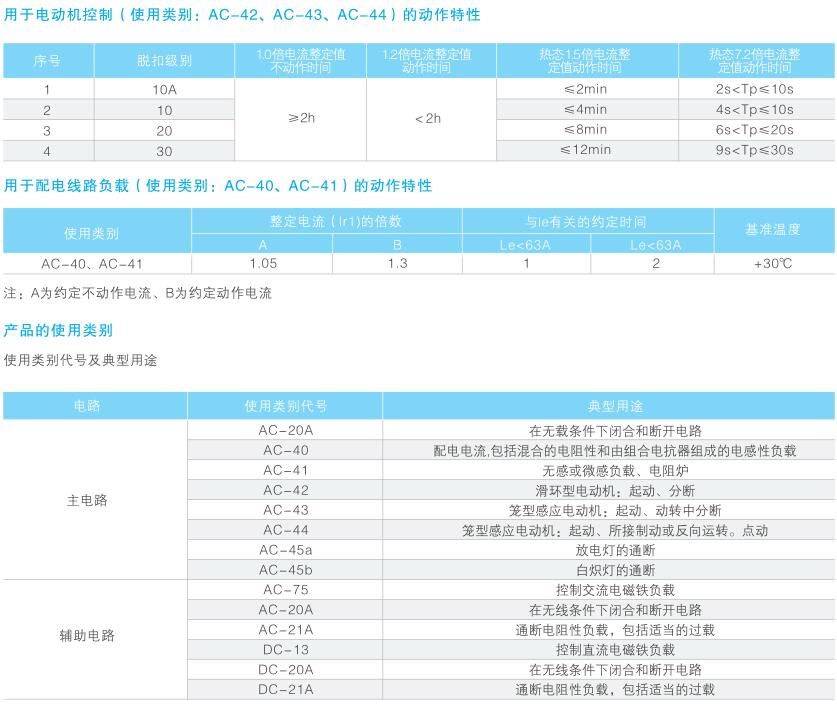

主电路电寿命次数及接通与分断条件

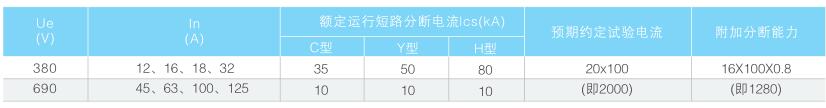

接通、承载和分断短路电流的能力

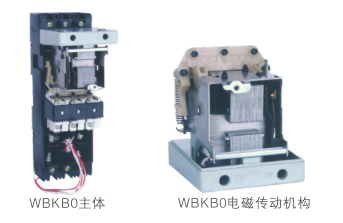

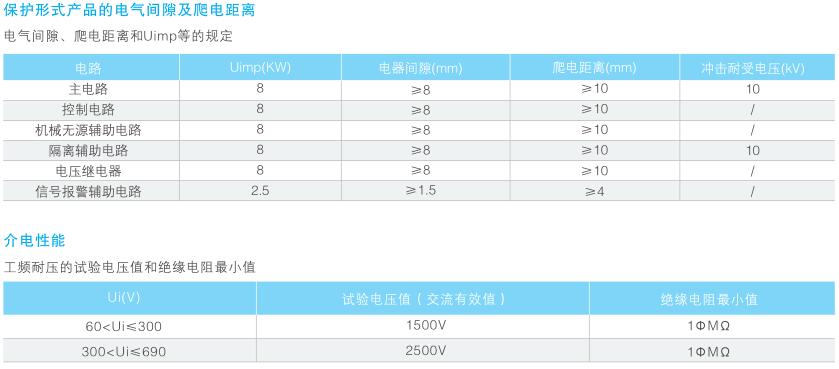

主体

具有短路保护(类似MCCB及熔断器的短路保护功能)、自动控制（类似接触器的远程控制功能）、就地操作与指示功能。主要有躯壳、底板、电磁传动机构、操作机构、主电路接触组（包括触头系统、短路脱扣器）等部件构成。

电磁传动机械

电磁传动机构主要由控制线圈、铁芯、控制触点及基座等组成（类似接触器的电磁控制系统，具有欠电压保护功能，能接受通断操作指令，控制主电路接触组中的主触头接通或分断主电路。线圈的接线端子标志为A1、A2。

操作机械

能接受每极接触组的瞬时短路信号和来自智能脱扣器的故障信号，通过控制触点切断控制线圈回路由电磁操作机构分断主电路。故障排除后由操作旋钮复位。WBKB0操作机构的工作状态在主体面板上的符号及指示器位置含义如下图所示。

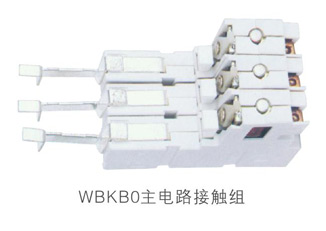

主电路接触组（包括触头系统、短路脱扣器）

主电路接触组由动、静双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成，每极相互独立；主电路接触组中装有限流式快速短路脱扣器，与高分断能力的灭弧系统；实现高限流特性（限流系数小于0.2）的后备保护，其脱扣电流整定值Is不可调整,仅与主体额定电流有关，其整定值为：20In±20%（有效值）。在负载发生短路时，脱扣器约在2～3内快速冲击打开主触头，同时带动操作机构切断控制线圈电路使主电路各极全部断开。

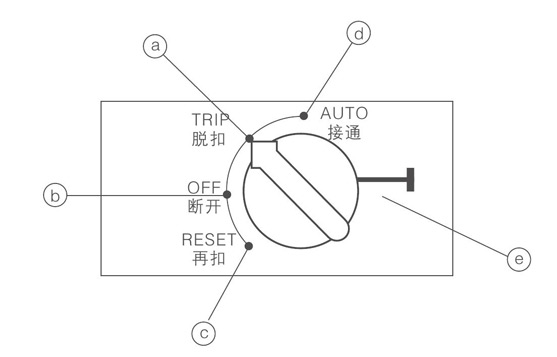

操作面板

A、自由脱扣位置:

在接通的电路中，如出现过载短路、断相缺相、过压欠压等故障时，产品内对应功能模块动作，使主触头和线圈控制触头均断开时的位置。

B、断开位置

线圈控制触头处于断开位置，WBKB0主触头保持在断开位置。

C、再扣位置：

操作旋钮转动至该位置时才可以使已自由脱扣的WBKB0开关电器正常复位并再扣。

D、自动控制位置：WBKB0开关电器内部线圈控制触头在闭合位置,通过线圈控制电路的通断，在此状态下可远程自动控制。

E、隔离位置:

将WBKB0手柄隔离拉杆拉出至此位置，内部主电路已处于断开隔离状态，隔离拉杆上课挂锁。

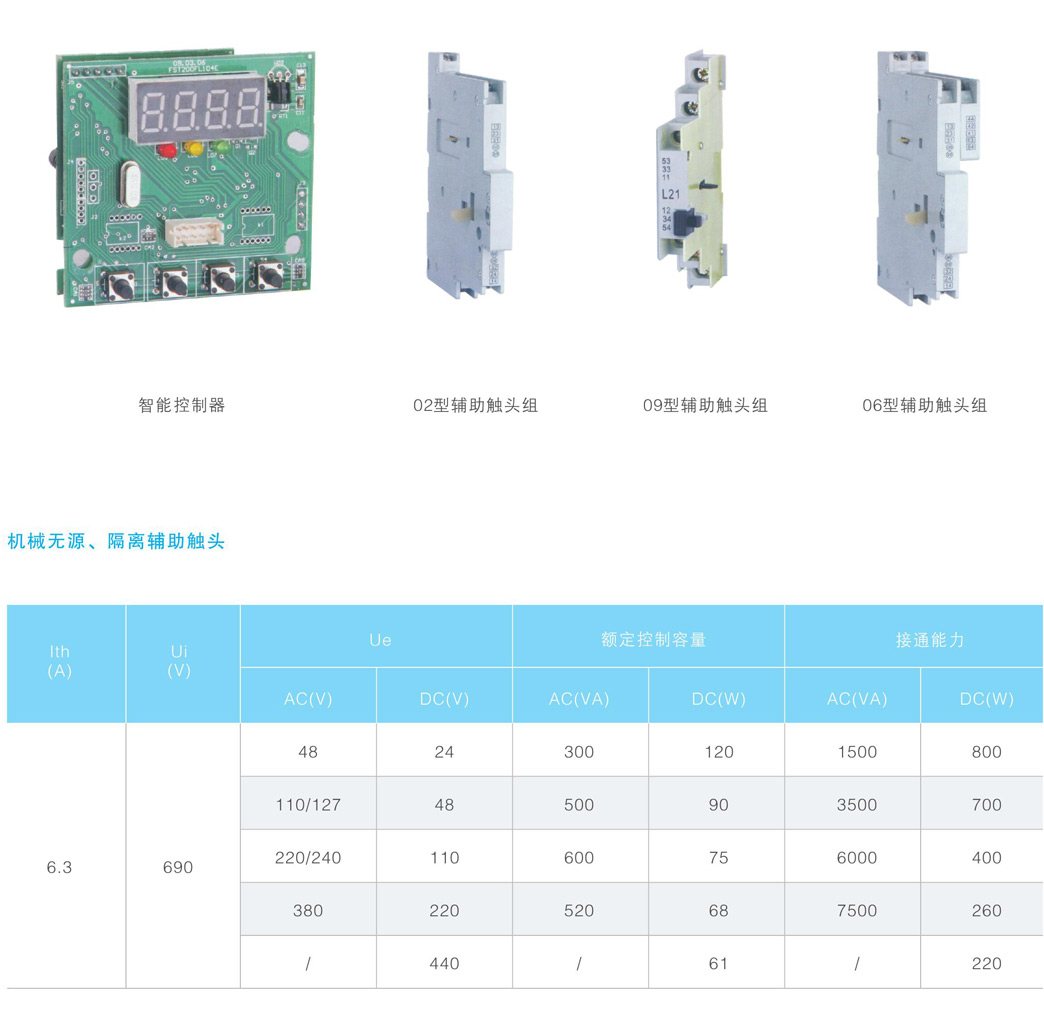

智能控制器

具有过载可调和过流可调保护功能，具有延时、温度补偿、断相、缺相、欠流、三相不平衡、过压、欠压和较低过载下良好的保护功能，整定电流值包括过载反时限长延时脱扣整定电流值Ir1、短路延时整定电流值或定时限整定电流值Ir2均可调。按原理和用途分为多种类别规格。

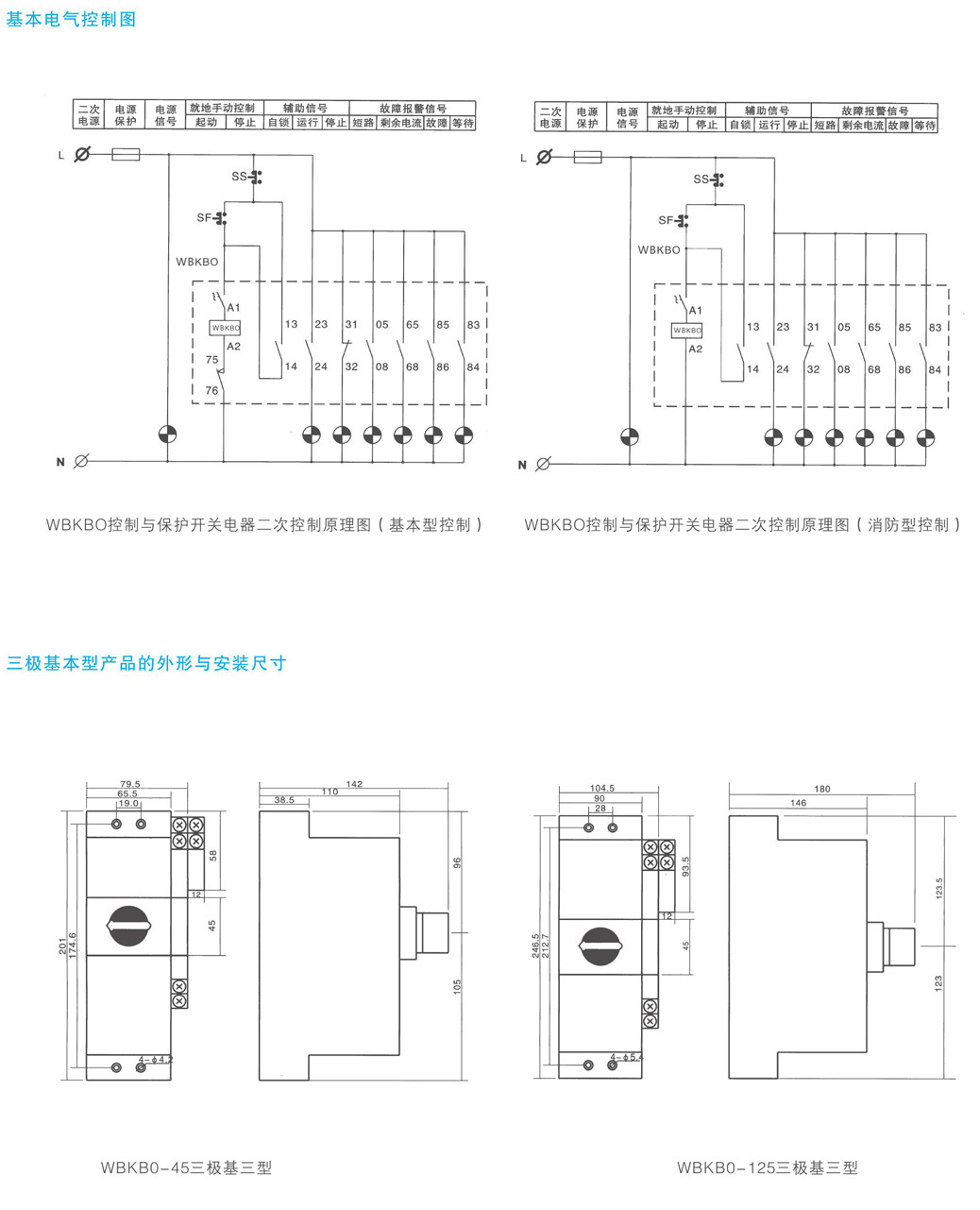

辅助触头模块

辅助触头基本参数见下表，辅助触头为电气上分开的，即每组触头上可接不同的电压；辅助触头的每对接线端子均用2位数标志，标志的个位数是功能数， 1、2表示常闭触头，3、4表示常开触头；标志的十位数为序列数。属于同一触头的接线端子用相同的序列数，且所有具有相同功能的触头用不同的序列数。95、98标志故障信号常开触头，05、08标志主体短路信号常开触头。当主电路发生过载（或过流过压、断相缺相等）故障时操作旋钮处于TRIP，95、98故障报警信号闭合，主电路分断；发生短路时操作旋钮处于TRIP，05、08主体短路报警信号闭合，95、98故障报警信号亦闭合，主电路分断。

机械或电气无源辅助触头：与主电路触头或智能控制器联动，具有电气控制与指示功能。按触头对数分为多种规格。

机械或电气无源信号报警触头：同辅助触头一体与操作机构或智能控制器联动，具有工作状态及故障原因指示功能。
