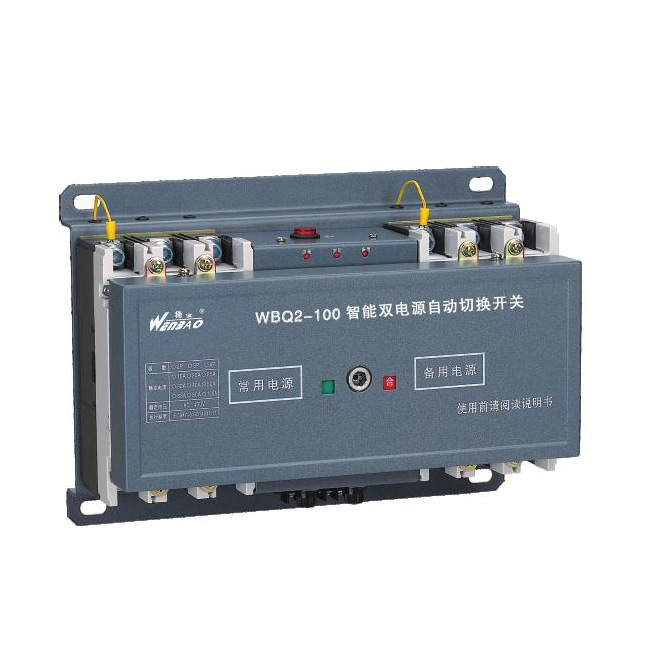

WBQ2经济型双电源系列


适用范围

该系列双电源自动转换开关主要由两台具有高分断能力的WBM1系列断路器及本公司自行研制的双电源自动转化开关控制器等组成,适用于额定电压400V、50Hz,额定电流800A及以下的高层建筑、医院、商场、银行、消防、化工、冶金、军事设施等不允许的断电的一类负荷,部分二类负荷,完成双回路供电系统的电源自动转换,从而保证重要用户供电的可靠性。

本产品符合GB/T14048.11-2002 IEC60947-6-1(1998)《自动转换开关电器》标准。



使用操作

无论常用电源和备用电源有无电压,均可采用手动操作方式。手动操作时,应将手动-自动按钮置于手动操作位置,当推动手柄顺时针旋转至终端时,备用电源执行断路器QR分闸,常用电源执行断路器QR合闸;当推动手柄逆时针旋转至终端时,备用电源执行断路QR合闸,

常用电源执行断路器QN分闸。

面板中,电源指示灯(红),若该灯不亮,说明自动控制盒工作电源有故障,不能操作开关。待修复正常后,将手动-自动按钮置于自动位置状态,如果常用电源供电正常,切换开关将自动投入常用电源执行断路器QN合闸状态,面板中N电指示灯(黄)亮;如果常电源供电不正常,则切换开关将自转换到备用电源QR供电,备用电源指示断(绿)亮。
