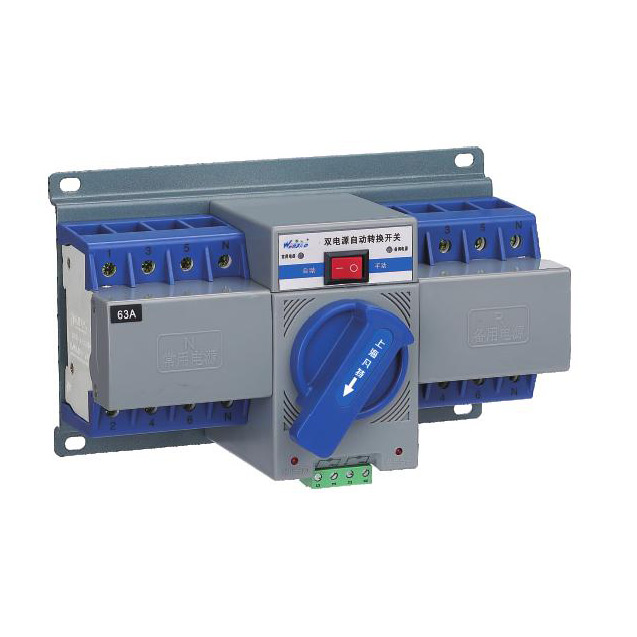

WBQ2迷你型双电源系列


适用范围

WBQ2-63型双电源自动转换开关电器(以下简称转换开关)适用于交流50H或60Hz,

额定工作电压400V,额定工作电流、63A及以下的双回路供电系统。可根据需要对两路电

源之间的选择性转换。产品具有短路、过载、欠电压、失压保护功能,同时还具备消防、

双分和输出合闸信号功能。特别适用于需有消防要求的写字楼、商场、银行、车站、医院

及高层建筑照明线路的安装使用。

产品符合GB/T14048、11标准。


产品特点

●结构合理,体积最小,外形美观,配有防护罩,供电更加安全可靠。

●保护功能齐全,具有短路,过载、缺相、欠压等保护。

●与EPS消防电源接口,DC12~24V均能可靠远距离双分。

●无噪声运行,节能降耗安装方便,操作简单,性能可靠稳定。


操作与安装

根据设计电路实际需要接好常用电源和备用电源的进出线、零线。两台

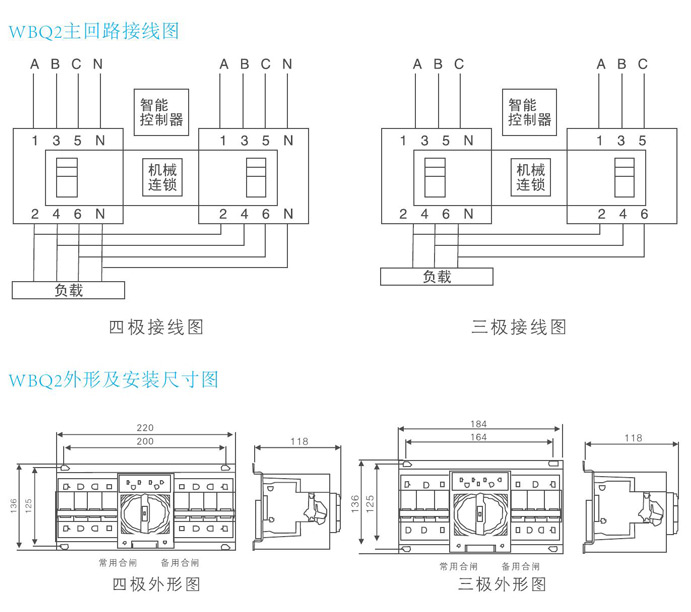

●断路器出线端并联、但相序必须一致(见接线图)。

●如断路器为3级时,必须将零线接到零线端子上(6.2图中常用零线与备用零线分别接到2#及4#接线端子上)。



产品性能

转换开关是由两台微型断路器与电动机和机械转动装置组合成套一体并通过控制器对两路电源进行检测,当电路发生异常,控制器对检测结果作出逻辑判断,根据控制器指令驱动操作机构分闸或者合闸,从而保证对负载安全可靠地供电。
