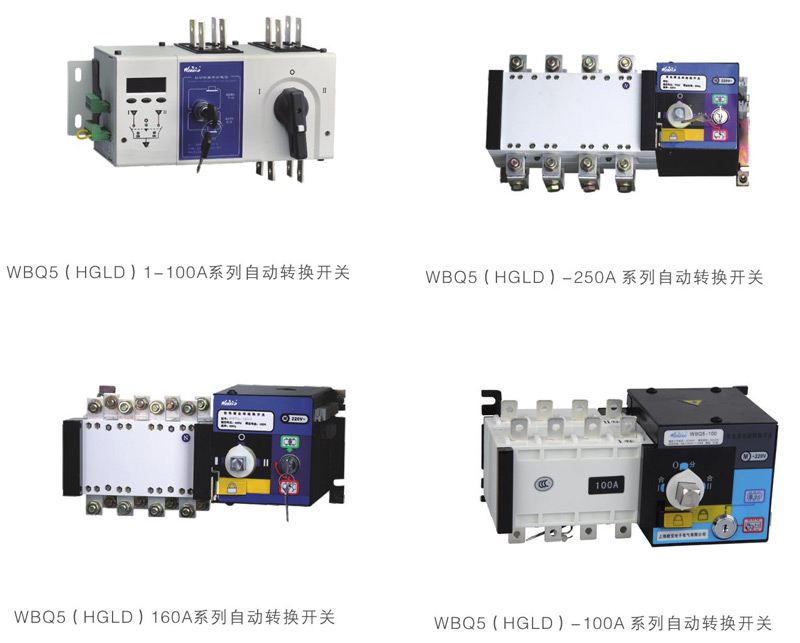

WBQ5双电源自动转换开关系列

概述

WBQ5(HGLD)双电源自动转换开关(ATSE),是集开关与逻辑控制于一体,无需外加控制器,真正实现机电一体化的自动转换开关,具有电压检测、频率检测、通讯接口、电气、机械互锁等功能,可实现自动、电动远程、紧急手动控制。

操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现,电机带动开关弹簧储蓄能,瞬时释放的加速机构,快速接通分断电路或进行电路转换,通过明显可见状态实现安全隔离,极大的提高了各项电气性能与机械性能。

WBQ5(HGLD)1、WBQ5(HGLD)2开关整体设计为金属外壳,小巧坚固。WBQ5(HGLD)开关,控制部分为金属外壳,开关部分彩用玻璃纤维不饱和聚脂树脂制造外壳,有较强的介电性能,防护能力和可靠的操作安全性。

开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。

开关造型美观、新颖、简洁、体积小、功能全,是同类产品的最佳选择。WBQ5(HGLD)系列产品已通过电磁兼容性检测。


选型举例

WBQ5(HGLD)1-100/4·III~400V In50A自动转换开关,约定发热电流100安培,交流额定电压400伏,额定电流50安培,4极(3极 可通断中性极),适用于市电——油机供电系统的自投自复。

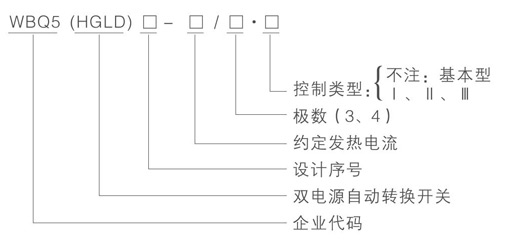

型号及含义

符合标准

WBQ5(HGLD)系列自动转换开关符号下列标准:

国际标准:

IEC60947-1《低压开关设备和控制设备第1部分:总则》

IEC60947-3《低压开关设备和控制设备、开关、隔离器、隔离开关机熔断器组合电器》

IEC60947-6-1《多功能电器、转换开关电器》

国家标准:

GB14048.1-2002《低压开关设备和控制设备第1部分:总则》

GB14048.3《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》

GBT14048.11《低压开关设备和控制设备第6-1部分多功能电器、转换开关电器》
