WFM-360 防火门监控器


介绍

WFM-360 防火门监控器是根据中国国家标准 GB29364-2012,研究开发的专门用于防火门实时的监控,通过传感器对防火门进行实时检测, 从而判断防火门是否纯在故障。当火灾发生时能快速在监控器进行防火门的控制进行防火区的隔离。并发出声光报警信号,从而有效保障了没有发生火灾的区域保护。


特点

● 采用壁挂式安装,具有自检、复位、消音、故障报警、监控报警、报警记录及查询等功能

● 实时数据采集每个终端的所有数据状态

● 友好的人机交互界面 10.4 寸彩色屏幕,触摸屏幕输入

● 采用集中供电方式,给现场传感器提供DC24V 安全电压供电,有效的保证系统的稳定性、安全性

● 实时检测所以被监控的防火门。

● 多个用户管理,可设置最高管理权限和操作员权限

● 6 路消防二总线通信回路,最大接入1536个防火门监控。

● 数据存储和查询功能,对报警和事件信息进行时间戳存储,海量存储快速查询


功能

● 故障报警

监控器与 WFM-CK、WFM-CB连线短路、断路。

电动闭门器、电磁门吸、门磁开关的供电电源故障。

故障报警响应时间:≤ 20s

故障报警声信号:能手动消除,当再次有报警信号输入时,能再次启动

故障报警光信号:黄色LED 指示灯

故障期间,非故障回路的正常工作不受影响

● 控制输出

对个别或全部被监控设备的报警继电器进行远程遥控操作

监控器报警控制输出:常开无源触点

监控器控制输出:常开无源触点

● 报警记录

能记录 10000 条相关故障报警信息

报警类型:故障事件类型、发生事件、位置及描述

报警事件查询

报警记录打印

● 操作分级

日常值班级:可进入软件界面查看实时监测情况,消除报警声音和查询报警记录

监控操作级:可操作针对系统本身的信息维护外的其他操作

系统管理级:可操作系统的任何一个功能模块


尺寸

●安装方式:壁挂安装

●外观尺寸:380mm x550mm x 140mm


技术规格

●执行标准:GB 29364- 2012

●主电输入范围:187~280V AC 50Hz

●备电电源:主电欠压或者停电时启动,正常工作>8h

●整机功耗:监控状态小于 10W,报警状态小于30W

●通信端口:6 路通信

●工作环境:-10℃ ~70℃,5~95%无凝露

●存储环境:-40℃ ~85℃,5~95%无凝露

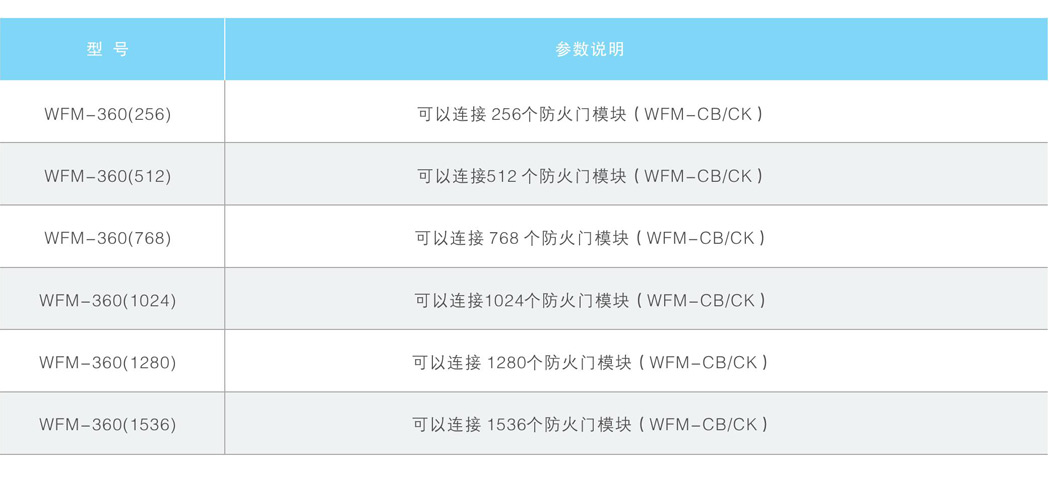

选型


应用

● 通讯连接线缆为 ZR_RVSP 2*1.5mm,电源线缆为 ZR_BV 2 * 2.5mm。

● 通信线缆可采用屏蔽型规格,输入、通信和电源线缆应分开布线,使用环境应注意是否存在腐蚀性气体,如有应在订货时进行说明;

● 产品安装,拆装和配线作业以及维护检查时务必断开电源连接线,注意触电和损害设备;
