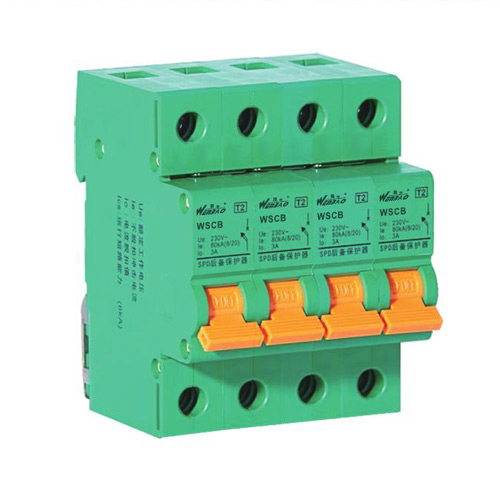

WSCB电涌保护器专用后备保护开关

WSCB电涌保护器专用后备保护开关使用前后对比

1、使用前:当雷击发生时,由于熔断器和断路器是配电元器件,无法承载雷电流的瞬间能量,造成器件炸裂和脱扣,使设备失去防雷保护而损坏。

使用后:WSCB耐受雷电冲击电流值可达20kA(10/350μs),确保当雷电发生及大电流冲击时,WSCB不脱扣,不损坏,保证SPD能够完全发挥防雷作用,保障设备安全。

2、使用前:浪涌(SPD)发生劣化、配电线路发生异常过电压时,会致使浪涌(SPD)导通对地发生短路,若SPD内置脱离器未能及时脱开,熔断器和断路器此时无法及时熔断或跳闸,浪涌(SPD)迅速起火燃烧,SPD起火临界点为5A。

使用后:WSCB工频电流分断值3A左右,在电涌保护器(SPD)发生劣化,配电线路发生异常过电压,使浪涌(SPD)导通发生发生短路时迅速切断电路,防止浪涌过电压起火。

3、使用前:SPD前串接熔断器、断路器短路分断能力(ICS)低,需流过SPD的持续电流达到其自身额定值的5~10倍时才脱扣,SPD会起火燃烧,造成重大火灾事故。

使用后:WSCB短路分断能力强,T1级最高可达35kA,有效分断短路电流。


WSCB电涌保护器专用后备保护开关的特点

1、主动控制脱扣机构,对雷电流和工频电流实现选择性分断;

2、高能量触点,使用寿命长;

3、微断外型、体积小,不占用额外空间;

4、规格齐全、满足各级SPD配套;

5、35mm标准卡轨安装,方便、简捷;

6、雷电冲击残压低,保护可靠。

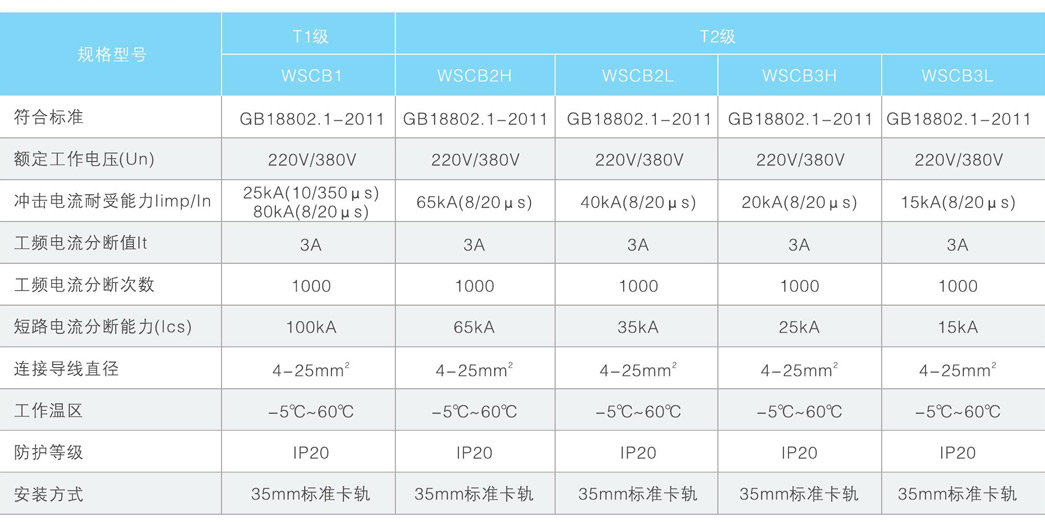

WSCB产品技术参数

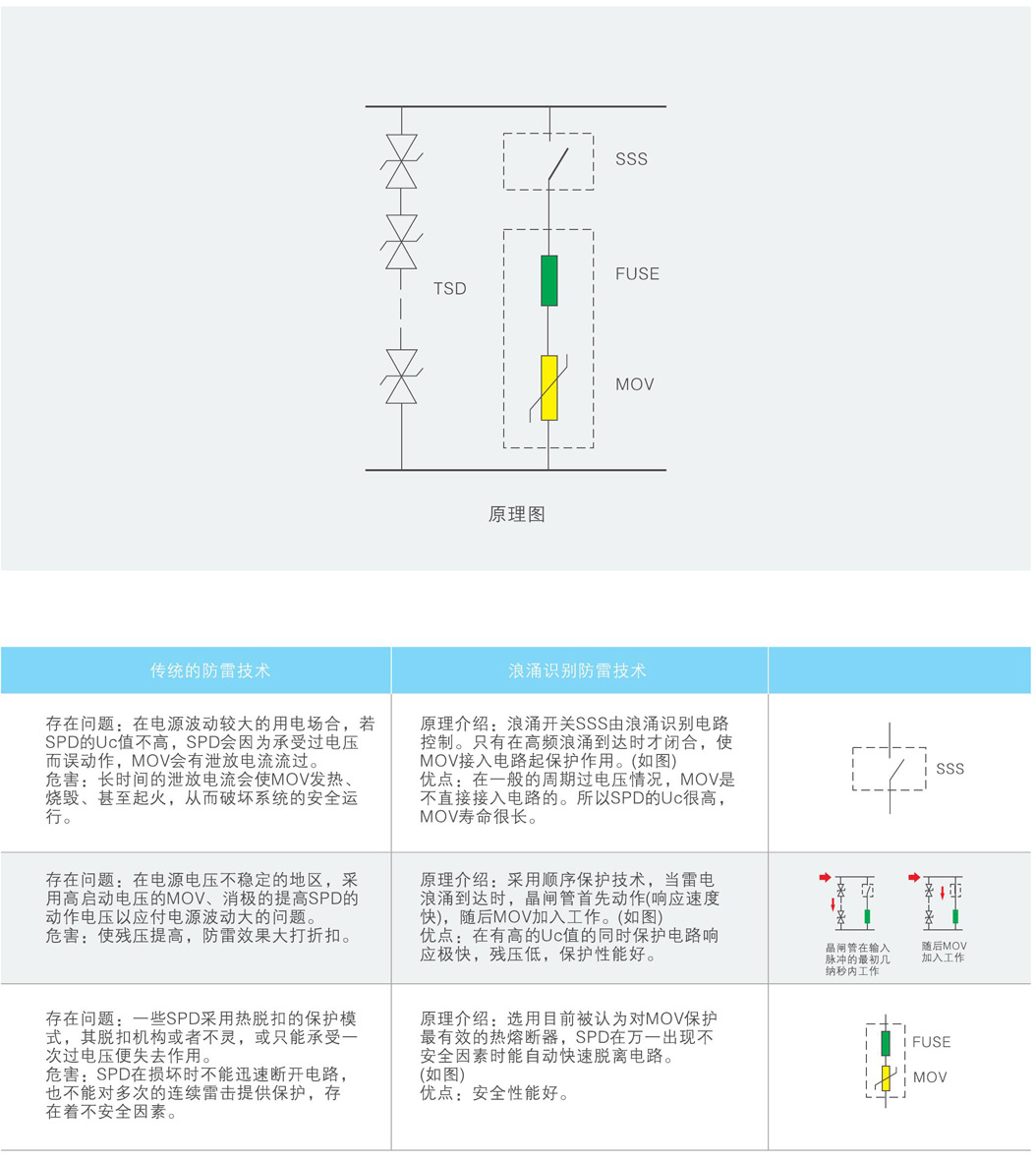

先进防雷技术的研究成果“浪涌识别技术”,解决了传统防雷技术中存在的诸多难题(特别是低残压与最大持续工作电压的矛盾),并率先符合UL1449(第二版)安全认证。浪涌识别电涌保护器(SPD)主要由浪涌开关、多组的MOV及一串晶闸管组成。(如原理图示)
